R2000超高频模块概述
R2000超高频�？閁R6253，支持UHF（902～928MHz）频率（可以按不同国家或地区要求调整），峰值标签询查速度>800张，R2000超高频�？�支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B协议，可选配支持国标GB29768协议，军标GJB7377.1A-2011/2018协议；可选配支持无源测温，冷链测温；4路MMCX-J型天线接口，R2000超高频�？�广泛应用于作为R2000读写器模块、新零售智能零售柜、智能工具管理、智能书柜、智能文件柜、共享图书、微型图书馆、智能展示柜及无人零售店等多种无线射频识别（RFID）系统。
R2000读写器模块应用于医院被服管理
R2000超高频�？�特性
支持协议：EPC C1G2（ISO18000-6C）、ISO18000-6B；
可选配支持国标GB29768协议，军标GJB7377.1A-2011/2018协议；
可选配支持无源测温，冷链测温；
工作频率：902～928MHz（可以按不同国家或地区要求调整）；
二次开发：提供C# delphi 演示软件以及源代码和提供C# VB 库以及库说明；
读取距离：＞25米（与天线和标签性能有关）；
跳频方式：以广谱跳频（FHSS）或定频发射方式工作；
读取速度：峰值标签询查速度>800张；
标签缓存：600张@最长128bitsEPC或180张@最长496bitsEPC；
工作方式：支持应答模式和自动实时询查模式；
天线接口：4路MMCX-J型天线接口
应用案例：R2000超高频模块应用于智能医疗耗材柜
R2000超高频�？�接口参数
序号符号描述
1VCC电源
2VCC
3GND地
4GND
5EN（USB_5VSENSE）使能端（USB检测管脚）高电平有效，内部通过1M电阻上拉至+5V
6nRST外部强制复位输入，低电平有效，内部通过10k电阻上拉至+3.3V
7保留
8保留
9USB-DMUSB数据负信号线
10USB-DPUSB数据正信号线
11GPO2通用输出口（3.3VTTL电平）
12GPO1通用输出口（3.3VTTL电平）
13STA标签检测状态指示
14TXD串行通讯数据输出端
15RXD串行通讯数据输入端
应用案例：R2000超高频�？�应用于超高频无人零售店
R2000超高频模块开发参数
指令集：提供C语言指令集；
Demo：提供C# delphi 演示软件以及源代码；
Dll库：提供C# VB 库以及库说明；
固件升级：支持个性化的固件升级；
应用案例：R2000超高频�？�应用于工具车
R2000超高频�？�射频参数
接口协议：EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B；
工作频率：860~868MHz/902～928MHz(可以按不同国家或地区要求调整)；
输出功率：0-30 dbm；
输出功率精度：+/- 1dB；
接收灵敏度：< -85 dBm；
天线连接保护：支持天线自动微调谐和天线失效检测；
标签信号检测：支持信号RSSI值检测；

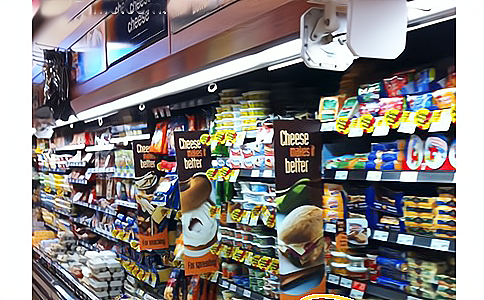

应用案例：R2000超高频�？�应用于无人售货店
R2000超高频模块读取参数
标签缓存：标签缓存容量：600张@最长128bitsEPC或180张@最长496bitsEPC；
标签盘点峰值：峰值标签询查速度>500张；
读取距离：0-15米 依据标签和天线不同参数和性能。

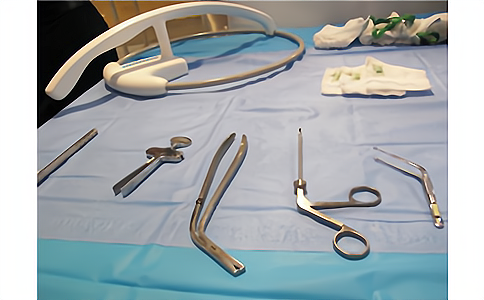

应用案例：R2000超高频模块应用于手术器械管理
R2000超高频�？�物理特性
尺寸：67.5mmx51mmx7.9mm
重量：42g
工作湿度：< 95% @ 25 °C 无凝露
工作温度：20 °C - + 55 °C
存储温度：20 °C - + 85 °C
R2000超高频�？�电特性
电源电压：DC5V，极限5.25V
工作电流：0.8A 最大1.5A
安装孔位以及更多R2000超高频�？�详细参数请查阅下方链接PDF文档
R2000超高频读写器相关产品介绍
R2000超高频�？�读写器UR6258是基于IMPINJ R2000芯片深度开发的一款高性能的UHF超高频电子标签读写器，支持ISO18000-6C(EPC CLASS1 G2)协议 ISO 18000-6B协议，可选配支持国标GB29768协议，军标GJB7377.1A-2011/2018协议；可选配支持无源测温，冷链测温；R2000超高频�？�读写器支持RS232、RJ45（TCPIP）等多种通讯接口，4个外接TNC天线接口，R2000超高频�？�读写器广泛应用于进出仓储管理、图书管理、档案管理、称重管理、物流分拣、智能工具车、智能工具管理、智能工具柜、医疗耗材柜、智能交通、门禁系统、防伪系统及智能产线等多种无线射频识别（RFID）系统。
R2000超高频�？�智能柜安卓（ANDRIOD）控制器UKA02集成了RFID、安卓系统，它内置安卓主板、8口高性能的嵌入式R2000超高频模块、录像模块、4G全网通/WIFI/以太网通信�？橐约按蟪叽绲母叻直媛什噬砥两涌�，具有电插锁/磁力锁接口、RS232、RS485、USB等扩展接口。它通过R2000超高频�？�，能够自动识别智能柜内部贴有电子标签的的物品，并将相关信息通过4G全网通/WIFI/以太网通信发送到云平台；通过云平台，可以对电插锁进行控制，实现扫码/刷卡开门、关门盘点；通过云平台，可以远程发布广告信息到彩色宽屏显示。R2000超高频�？�安卓控制器主要应用于智能工具车、智能工具柜、智能工具管理、档案管理、智能书架、无人售货柜、智能钥匙柜、智能药品柜、医疗耗材柜等智能终端领域。
R2000超高频模块智能柜安卓（ANDRIOD）控制器UKA02
R2000超高频�？�读写器天线UA2626是一款高性能的电子标签读写器天线，工作频率902-928MHz，支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B协议。R2000超高频模块天线可广泛应用于仓储进出库管理、智能工具车、智能工具管理、智能工具柜、智能书架、智能文件柜、漂流书柜、档案管理、物流分拣、证照管理车辆管理、车辆称重、智能产线、门禁考勤、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。
RFID超高频电子标签UT8137是UHF工具管理专用抗金属标签，针对工具管理等多标签阅读场合开发，工作频率902-928MHz，支持ISO18000-6C(EPC CLASS1 G2)协议。结合R2000超高频模块广泛用于智能工具管理、智能工具柜、智能工具车、小型金属设备管理、手术器械管理、智能产线、枪支管理和固定资产管理等RFID射频识别场合。
RFID智能货架HZHJ，可采用高频或超高频射频识别技术，对需要实时识别的物品实行重点监管，主要应用在试剂管理，新零售零售货架，临时流转文件管理，医疗耗材管理，样品样衣管理，智慧门店展示管理，产品、配件、物料箱等需要实时监管的管理场合。高频方案采用HR7768读写器，结合根据货架调制的HA1026天线，精确定位物品到每一层，高频智能货架无需屏蔽信号，货架外无识别区，结合后台管理系统，可以实时查看货架上物品信息，也可以根据客户要求定制各类统计报表。R2000超高频�？�智能货架采用UR6268读写器以及UA1313智能柜专用天线，能更大范围监管物资的实时信息。结合身份识别技术可以确定领用以及物品放置人员信息。
R2000超高频�？�手持机MT3，采用八核高性能处理器，结合安卓Android 11.0(不定期升级)操作系统，配合条码(一维或二维)，RFID高频(13.56MHz)，ISO15693读卡距离可达30cm，超高频(860MHz-960MHz高性能基于IMPINJ R2000芯片深度开发)模块，标准识别距离可达20米，可支持国标GB29768协议，军标GJB7377.1A-2011/2018协议，WIFI 2.4G/5G双频，4G全网通，GPS�？晒惴河τ糜诨�档案管理、设备巡检、固定资产管理、医疗护理、防伪溯源、产品质检、仓储管理、移动作业等多种无线射频识别（RFID）系统。
RFID超高频通道门UDX，是一款高性能的可量身定制的通道设备，采用R2000超高频�？槎列雌�开发，可定制安卓或windows系统，可定制蜂鸣器和指示灯，可定制显示屏，可定制表面印刷，工作频率902～928MHz，支持UHFEPCGen2(ISO18000-6C)、ISO18000-6B格式超高频电子标签，可选配支持国标GB29768协议，军标GJB7377.1A-2011/2018协议；可选配支持无源测温，冷链测温；支持RS232、RS485和TCPIP网络等多种用户接口。是仓储管理、无人值守工器具库房管理、图书管理、档案管理、会议签到、开放式考勤、固定资产、分拣线控制的理想选择。
R2000超高频�？�相关资料：
RFID超高频IMPINJ R2000芯片开发的�？楹投列雌魇褂梦侍饨獯�
RFID超高频IMPINJ R2000读写器软件开发常见问题解答
R2000超高频模块相关解决方案：
产品资料下载：
上海营信彩页下载：
